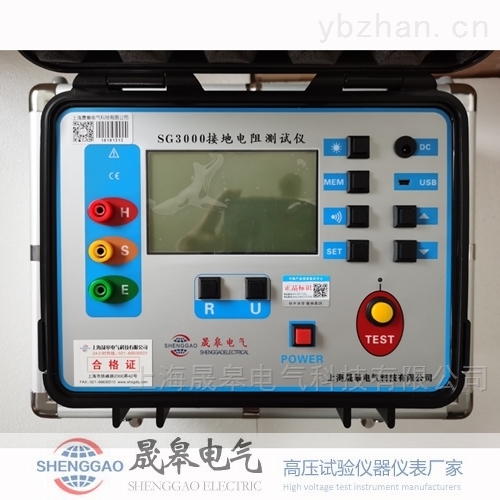

三线接地电阻测试仪是用于测量接地系统电阻值的专业仪器，在电气安全检测、防雷检测等领域应用广泛。正确的操作方法和规范的测试流程是获得准确测量结果的保障。
一、设备检查与准备
测试前需对仪器进行全面检查。确认仪器外观完好，无破损或裂纹。检查测试线是否完整，绝缘层无破损，接头接触良好。检查电池电量，如使用可充电电池需确保电量充足。开机检查显示屏是否正常，各按键功能是否有效。如仪器配有自检功能，应进行自检确认仪器状态正常。
测试线准备需按要求进行。标准三线测试包括电压线（P线）、电流线（C线）和辅助接地线（E线）。测试线通常为红、黄、绿三色，需按仪器标识对应连接。检查测试线长度，根据测试范围选择合适的线长。测试线连接前应清洁接头，确保接触良好。
测试环境评估不可忽视。测试场地应无强电磁干扰，避免在高压线下方或变压器附近测试。天气条件需符合要求，避免在雷雨天气进行测试。地面条件应适宜，如土壤过于干燥可适当浇水改善导电性。记录环境条件，包括温度、湿度、天气状况等。
二、测试点布置
测试点选择需科学合理。测量接地体电阻时，应选择正确的测试点位置。通常要求辅助接地极与待测接地极之间保持足够距离，一般要求为接地体对角线长度的3-5倍。测试点位置应避开地下管线，防止测试电流对管线造成影响。
辅助接地极安装需规范。将辅助接地极垂直打入地面，深度一般为0.5-0.8米。在干燥或岩石地区，可适当加深或采取浇水等措施改善接地效果。多个辅助接地极应成直线排列，与待测接地体保持合理距离。接地极连接要牢固，确保接触良好。
测试线连接要正确。将E线连接到待测接地体，P线连接到电压辅助接地极，C线连接到电流辅助接地极。连接前应清洁连接点，去除锈蚀和污物。连接要牢固，防止测试过程中松动。对于多接地体系统，应按要求连接所有测试点。
三、测试操作
参数设置要合理。根据测试要求选择合适的测试电流，一般有多个档位可选。设置测试频率，通常为变频测试以减少干扰。设置测试时间，确保有足够的稳定时间。设置报警阈值，当测量值超过设定值时自动报警。
测试过程要规范。启动测试后，观察仪器显示是否稳定。记录初始读数，观察变化趋势。测试过程中避免移动测试线或触碰测试点。如出现读数不稳定，可暂停测试检查连接情况。测试时间要充足，一般要求读数稳定后保持30秒以上。
数据记录要完整。记录每次测试的原始数据，包括测试时间、环境条件、测试参数、测量结果等。记录测试点信息，包括位置编号、接地体类型、连接情况等。对于重要测试，应进行多次测量取平均值。记录异常情况，包括干扰现象、测试中断等。
四、数据分析
测量结果要科学分析。对比历次测试数据，分析变化趋势。与标准要求对比，判断是否合格。分析测量精度，考虑仪器误差和环境影响。对于异常数据，要分析可能原因，必要时重新测试。
不确定度评估要专业。分析测量不确定度来源，包括仪器误差、连接电阻、接触电阻、环境干扰等。计算合成不确定度，评估测量结果的可靠度。在报告中注明测量不确定度，提高结果可信度。
报告编制要规范。测试报告应包括测试目的、测试依据、测试条件、测试方法、测试结果、分析结论等。附上测试现场照片、测试数据记录、仪器校准证书等资料。报告要经审核确认，作为检测依据。
五、设备维护
日常维护不可少。测试后及时清洁仪器，去除尘土和污物。清洁测试线，检查绝缘是否完好。检查电池状态，及时充电或更换。检查仪器配件，包括测试夹、接地棒等是否完好。记录维护情况，建立维护档案。
定期校准要按时。按规程要求定期进行仪器校准，一般每年一次。校准要在有资质的机构进行，获得有效校准证书。日常使用中可通过标准电阻进行核查，验证仪器状态。校准记录要完整保存，便于追溯。
存放管理要规范。仪器应存放在干燥通风处，避免高温高湿环境。测试线要整齐盘绕，防止扭曲损坏。配件要分类存放，便于取用。长期不用时要定期通电检查，保持仪器状态。存放环境要符合要求，防止仪器损坏。
六、安全注意事项
操作安全要重视。测试时穿戴好绝缘防护用品。在带电设备附近测试时要保持安全距离。测试现场要设置警示标志，防止他人误入。雷雨天气禁止进行接地测试。测试过程中要有人监护，确保操作安全。
电气安全要注意。测试前确认设备已停电，做好验电措施。测试线连接要牢固，防止产生电弧。测试电流要控制在安全范围内。测试后要及时拆除测试线，恢复设备原状。测试仪器要可靠接地，防止漏电危险。
环境保护要考虑。测试场地要选择合适位置，减少对环境的影响。测试后要恢复现场，清除测试痕迹。废弃电池要按规定处理，防止污染环境。测试材料要回收利用，减少资源浪费。
三线接地电阻测试仪的正确使用，需要规范的操作程序、严格的测试流程和科学的数据处理。通过系统化的管理和标准化的操作，可以获得可靠的接地电阻数据，为电气安全提供保障。
三线接地电阻测试仪操作规范详解
