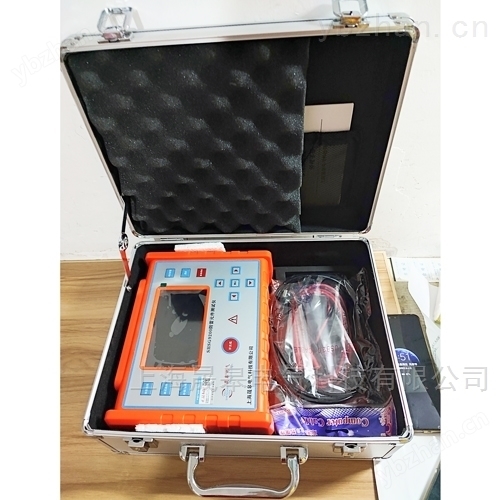

防雷元件测试仪是用于检测避雷器、压敏电阻、气体放电管等防雷保护器件性能的专业测量仪器。正确的测试方法和规范的维护流程对保障防雷系统可靠性具有重要意义。
一、设备功能与测试原理
防雷元件测试仪集成了多种测试功能，能够全面评估防雷元件性能。直流参考电压测试通过施加直流电压，测量元件在规定电流下的电压值，这是判断压敏电阻性能的重要参数。泄漏电流测试在规定的直流电压下测量通过元件的电流，反映元件的绝缘状况。冲击电流测试模拟雷电流冲击，检验元件的通流能力和保护特性。绝缘电阻测试验证元件在非工作状态下的绝缘性能。
仪器采用先进的电子技术实现精确测量。直流高压源采用脉宽调制技术，输出电压稳定可调。电流测量采用精密取样电阻和放大器，确保测量精度。控制系统采用微处理器，实现自动测试和数据处理。人机界面采用液晶显示屏，操作直观方便。数据存储功能便于结果追溯和分析。
二、测试前准备工作
样品处理要规范。测试前清洁元件表面，去除污物和氧化物。检查元件外观，确认无裂纹、烧蚀等明显缺陷。记录元件型号、规格、生产日期等基本信息。对于从设备拆下的元件，应做好标记，防止混淆。
仪器检查要全面。确认仪器检定证书在有效期内。检查电源线和测试线完好性，接地线连接可靠。开机进行自检，确认各功能正常。设置测试参数，根据元件规格选择测试电压、电流等参数。准备测试夹具，确保接触良好，防止打火。
环境控制要注意。测试环境温度应在规定范围内，一般要求15-30℃。相对湿度不宜过高，防止表面漏电影响测量。测试区域应通风良好，避免有害气体积聚。测试台面应平整稳固，配备必要的安全防护设施。
三、测试操作程序
连接线路要正确。先将仪器可靠接地，连接电源线。根据测试项目选择相应的测试线，按标识连接。连接被测元件，确保接触良好，极性正确。对于高压测试，要确保安全距离，设置防护栏。
参数设置要合理。根据元件规格书设置测试条件。直流参考电压测试通常设置1mA测量电流。泄漏电流测试在0.75倍参考电压下进行。冲击电流测试按规定波形和幅值设置。绝缘电阻测试使用500V或1000V测试电压。参数设置后需经第二人复核确认。
测试过程要规范。启动测试后，观察仪表显示，记录测量数据。对于自动测试，注意观察过程是否正常。测试完成后，先放电再拆卸连接。重要元件应进行多次测量，取平均值。测试中发现异常应立即停止，分析原因。
四、数据分析与判断
数据记录要完整。测试记录应包括测试日期、环境条件、仪器信息、元件参数、测量数据等。对每个测试项目都要详细记录，包括实测值和判断结果。测试记录应有测试人员签字，重要测试应有监督人员确认。
结果判断要准确。参考电压应在规定范围内，通常为标称值的±10%。泄漏电流应小于规定值，一般不超过20μA。冲击电流测试后元件特性变化应在允许范围内。绝缘电阻应大于规定值，通常要求100MΩ以上。对不合格元件要分析原因，必要时进行复测。
趋势分析要有价值。建立元件测试数据库，跟踪性能变化趋势。对比历次测试数据，分析老化情况。对接近限值的元件要加强监测。统计分析不同类型元件的故障率，为选型提供依据。
五、维护保养规范
日常维护要定期。每次使用后清洁仪器表面，检查各部件状态。每月检查一次测试线绝缘，测量插头接触电阻。每季度校准一次测量精度，检查高压输出稳定性。每年进行全面保养，包括内部清洁、部件检查、功能测试等。
校准管理要严格。制定年度校准计划，按时送检。校准机构应具备相应资质，校准证书要妥善保管。现场使用的标准件要定期比对，确保量值传递准确。校准发现的问题要及时处理，必要时进行调整维修。
六、安全操作要求
高压安全是重点。测试区域要设置警示标志，非工作人员禁止进入。操作人员要穿戴绝缘防护用品，使用绝缘工具。测试时保持安全距离，防止电弧伤人。测试完成后必须先放电，确认无电压后再接触元件。
设备安全要保障。仪器要可靠接地，防止漏电。避免在潮湿环境使用，防止绝缘降低。测试线要正确连接，防止短路。仪器搬移要轻拿轻放，防止震动损坏。长期不用要定期通电，保持设备状态。
七、特殊元件测试
对于组合式防雷器件，要分别测试各组件性能，再测试整体特性。氧化锌避雷器要测试阻性电流，分析老化状态。气体放电管要测试直流击穿电压和冲击击穿电压。半导体放电管要测试双向特性。每种元件都有特定的测试要求，需按相应标准执行。
八、质量保证体系
建立完整的质量管理流程。人员要经过专业培训，持证上岗。设备要建立管理台账，跟踪使用状态。测试要按标准程序操作，记录完整可追溯。数据要经过审核，确保准确可靠。定期进行质量评审，持续改进测试水平。
防雷元件测试是保障防雷系统有效性的关键技术环节。通过规范的测试操作、准确的性能判断和科学的数据管理，可以有效评估防雷元件状态，及时发现隐患，为防雷系统的安全运行提供技术保障，确保设备和人员安全。
